Hoogtes meten met Google streetview



Het klinkt mischien gek, maar met google streetview kan je ook de hoogtes van gebouwen uitmeten! Deze methode is niet even betrouwbaar als de AHN viewer of google Earth. Gebruik het dus alleen als deze 2 methodes je niet kunnen helpen. Voorbeelden hiervoor zijn: hoogspanningsmasten, lantaarnpalen en draden boven treinspoor. Om de hoogte te meten gebruiken we de afstand tot het punt dat we willen meten en de hoek tussen de grond en de kijklijn van de camera. Als voorbeeld gebruiken we hier de klokkentoren van het gebouw op Fruinlaan 15, 2313 EP Leiden.

Stap 1: Ga naar je gebouw in google maps.

Stap 2: Ga in streetview modus (weet je niet hoe? zie 4 Hoe gebruik ik google streetview van de uitmeet handleiding) en zoek het punt dat je wilt meten. Kijk in de richting van het punt en verplaats de camera over de weg, totdat het punt te zien is. Hoe verder de camera van het punt af zit hoe nauwkeuriger de meting!

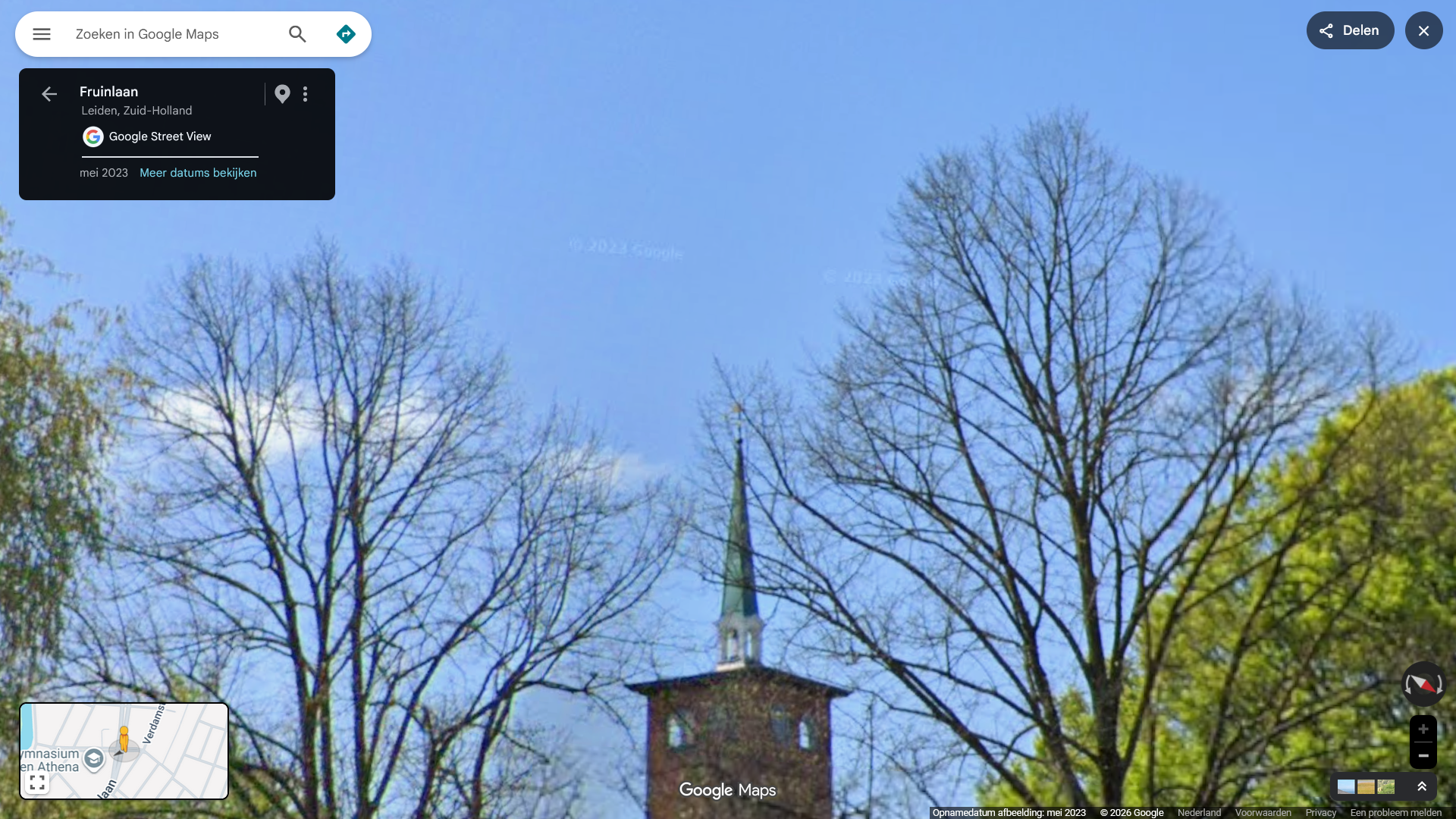

Stap 3: Als je je punt hebt gevonden, draai de camera zo, dat het punt in het midden van je scherm zit. Tip: zoom in!

Stap 4: Nu moeten we de kijkhoek aflezen uit de link. Om dat te doen, vul je de link hieronder in en druk op de knop:

Je hoek is:

Stap 5: We meten de afstand tussen je positie in street view en de positie van het object. Klik op de Google Maps link die bij stap 4 is gegenereerd.

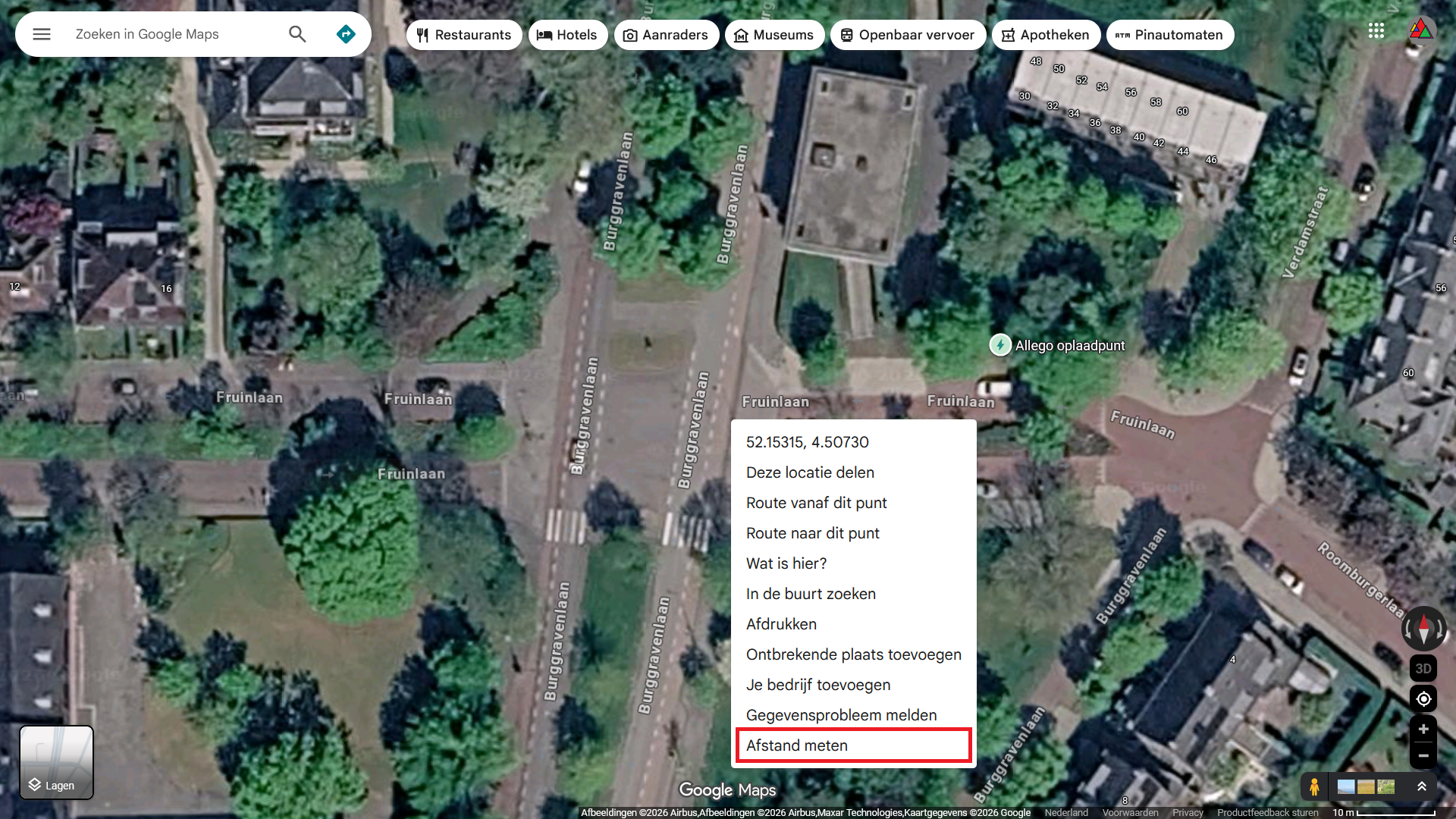

Stap 6: Zet je muis op het midden van de kaart, en klik met de rechtermuisknop totdat je een menu met coördinaten en andere opties te zien krijgt. Voordat je het menu ziet, zal Google Maps de kaart uitzoomen. Als je je muis niet beweegt, is dit geen probleem.

Stap 7: Selecteer de optie “afstand meten” onderaan het menu.

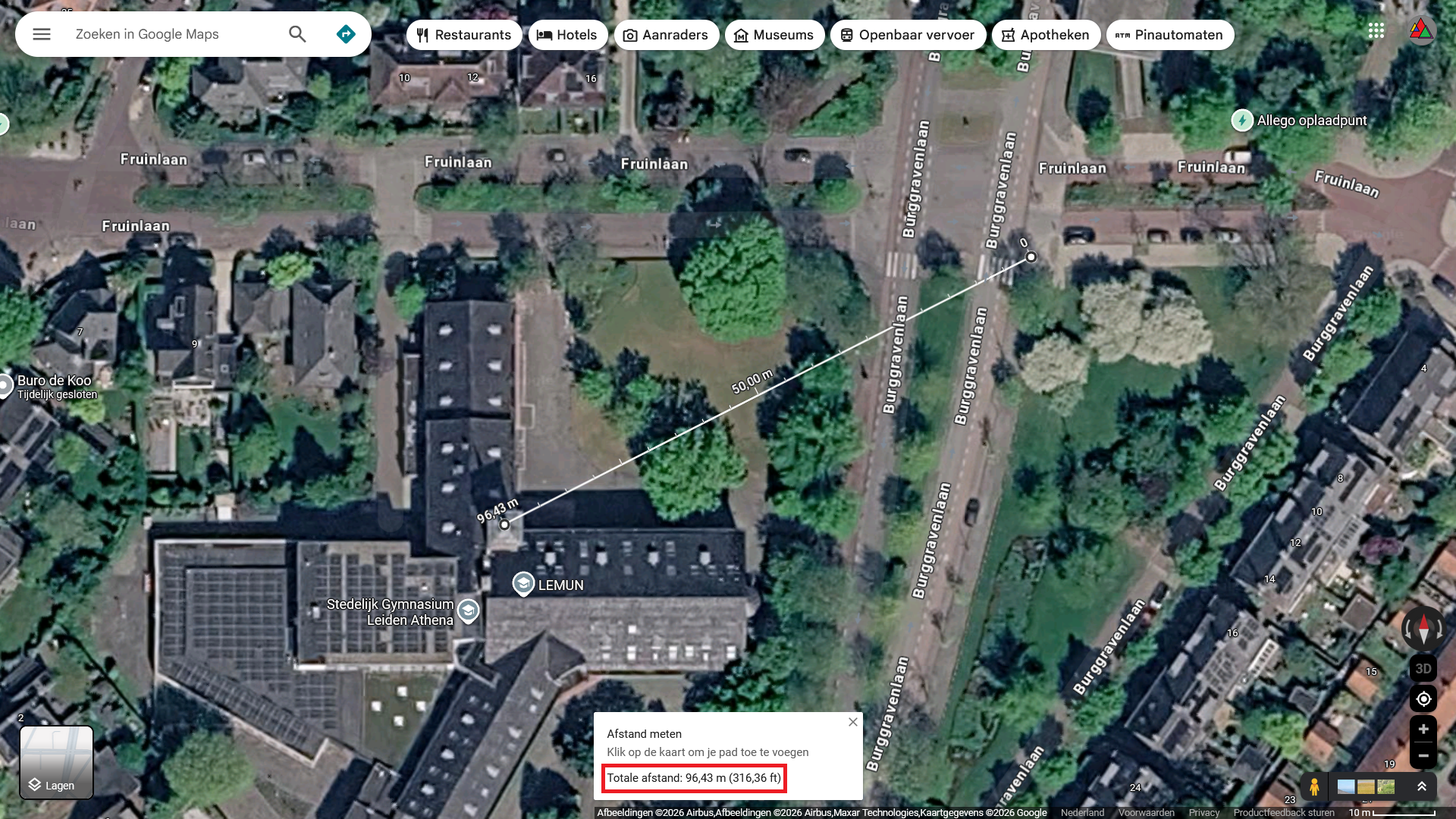

Stap 8: Klik op het object dat je wilt meten met de linker muisknop. Hiervoor moet je misschien de kaart bewegen.

Stap 9: Schrijf de gemeten afstand op. Deze is onderaan het scherm te zien.

Stap 10: Voer de gegevens in op de calculator hieronder.

Afstand:

Hoek:

Het punt dat je hebt gemeten is: meter hoog.

Schuin Uitmeten

Soms meet je uit in een gebied dat op google maps aan de rand van een satellietfoto ligt. Dat kan je zien aan of je de muren van een gebouw ziet. Zijn de muren aan 1 kant zichtbaar? Dan is de foto “schuin” en kan je de dakpunten niet direct gebruiken voor het uitmeten. Deze tool corrigeert je metingen bij een schuine satellietfoto.

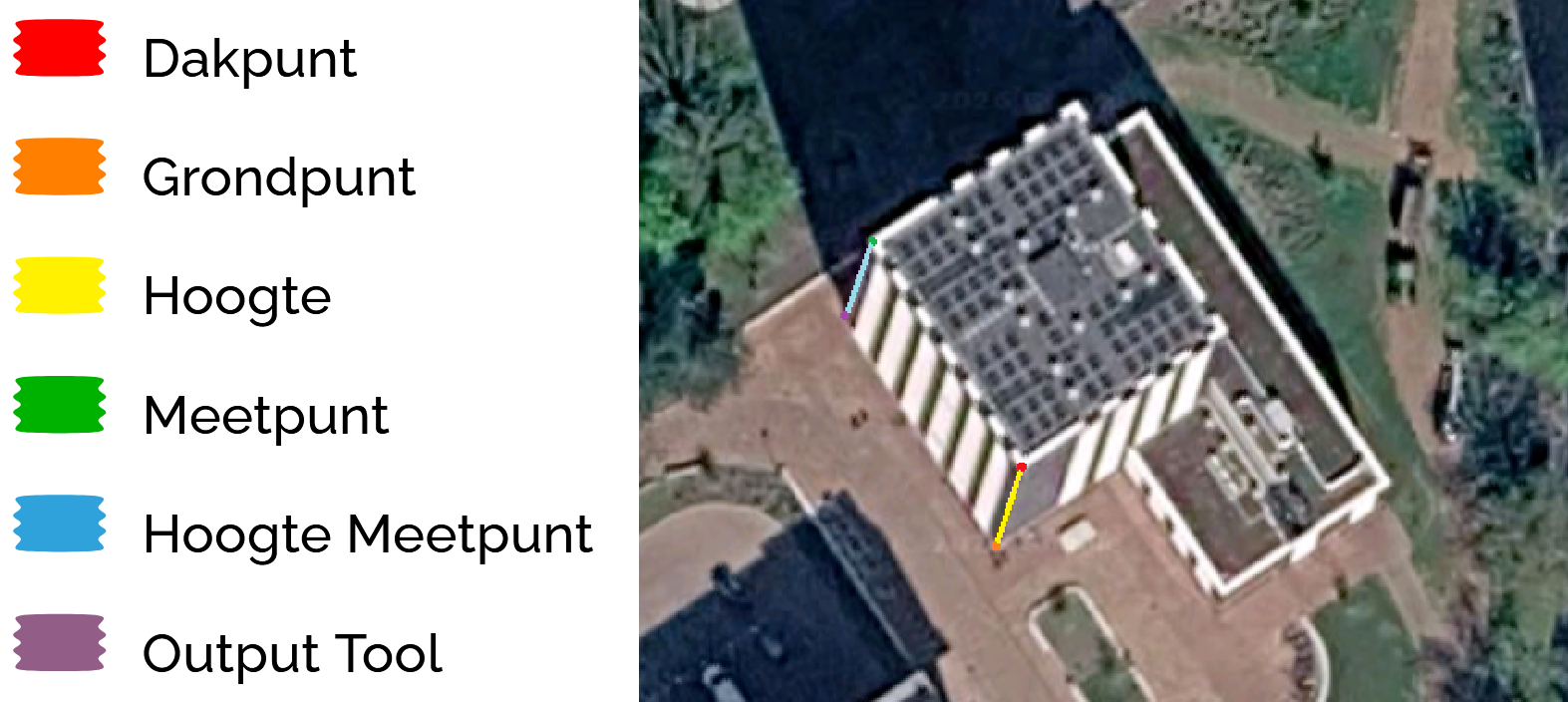

Plaatje met alle gegevens voor de duidelijkheid.

Fase 1: Setup

Stap 1: Vind een hoekpunt van het gebouw dat goed zichtbaar is.
Stap 2: Meet de coördinaten van de hoek waar deze de grond raakt, en vul ze hier in:
Stap 3: Meet de coördinaten van de hoek waar deze het dak raakt, en vul ze hier in:
Stap 4: Meet de hoogte van het dak bij dat hoekpunt (bijvoorbeeld met de AHN viewer of google earth) en vul deze hier in:

Fase 2: Meten

Stap 1: Meet de coördinaten van het dak uit (=uitmeten zoals normaal) en vul deze hier in:
Stap 2: Meet de hoogte van dat punt en vul dit hier in:
Stap 3: Druk op en gebruik deze coördinaten voor je /tpll:
